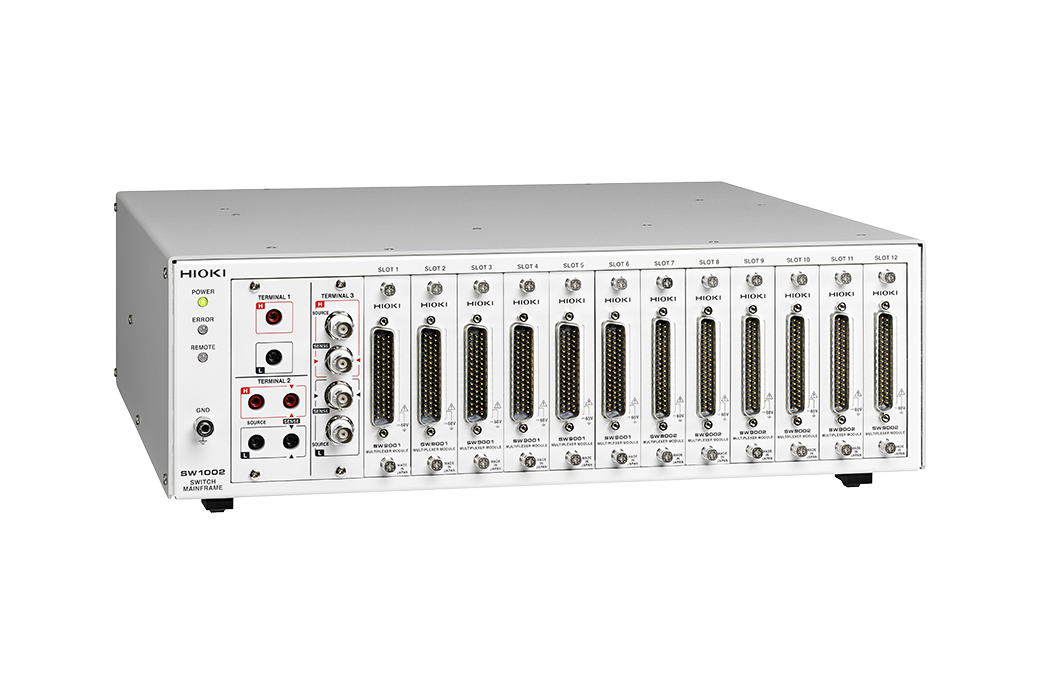

THIẾT BỊ ĐO ĐIỆN ÁP & ĐIỆN TRỞ ĐA KÊNH SW1002
Sở hữu các tính năng đảm bảo độ chính xác của kiểm tra pin đa kênh
SW1002 là một thiết bị dành cho ghép nối các Mô-đun ghép kênh SW9001 hoặc SW9002 để cung cấp thử nghiệm pin nhanh chóng, đa kênh. Kết nối tối đa 2 dụng cụ kiểm tra pin để kiểm tra phép đo OCV, đo nội trở và đo điện thế bên ngoài của các tế bào pin.
Các tính năng chính
– Chuyển đổi giữa vôn kế và máy kiểm tra pin trong khi kiểm tra
– SW1002: tối đa. Tối đa 264 kênh (2 dây) 72 kênh (cặp 4 thiết bị đầu cuối)
– Thân thiện với thiết kế mạch để đo trở kháng giúp giảm thiểu lỗi giữa kênh (Hiệu ứng: 0,01% fs [*1])
– Để đo OCV, đo nội trở và đo điện thế bên ngoài của pin
– Đo mô-đun pin lên đến 60 V DC
*1: Đối với dải tần 100 mΩ của BT4560, các phép đo R và tần số đo 1 kHz
Chia Sẻ
Đặc tính kỹ thuật cơ bản
| Slots | 12 khe |
|---|---|
| Các mô-đun được hỗ trợ | MODULE MULTIPLEXER SW9001 (2-dây /4-dây) MULTIPLEXER MODULE SW9002 (cặp 4 đầu cuối) |
| Các công cụ có thể kết nối | tối đa. 2 đơn vị 2 dây × 1 + 4 dây × 1 hoặc 2 dây × 1 + 4 cặp đầu cuối × 1 |
| Tối đa điện áp đầu vào | 60 V DC (Không thể kết nối với bộ pin vượt quá 60 V DC), 30 V AC rms, 42,4 V đỉnh, Điện áp định mức tối đa với mặt đất: 60 V DC |
| Giao tiếp I / F | LAN, USB, RS-232C (cho máy chủ, cho các thiết bị đo lường) |
| Chức năng | Chuyển kênh, phương pháp đấu dây, chức năng quét, truyền lệnh giao tiếp, độ trễ kênh, chuyển đổi lá chắn |
| Nguồn điện | 100 đến 240 V AC / 30 VA (50/60 Hz) |
| Kích thước và khối lượng | 430 mm (16,93 in) W × 132 mm (5,20 in) H × 420 mm (16,54 in) D, 6,0 kg (211,6 oz) |
| Phụ kiện đi kèm | Dây nguồn × 1, hướng dẫn sử dụng × 1, lưu ý sử dụng × 1, CD trình điều khiển USB × 1 |
Thông số kỹ thuật cơ bản cho MULTIPLEXER MODULE
| SW9001 | SW9002 | |||||
| Phương pháp đấu dây | 2 dây hoặc 4 dây | Cặp 4 đầu (6 dây) hoặc 2 dây | ||||
| Số kênh | 22 kênh (2 dây) / 11 kênh (4 dây) | 6 kênh (cặp 4 đầu cuối) / 6 kênh (2 dây) | ||||
| Phương pháp liên lạc | Rơ le phần ứng | |||||
| Thời gian chuyển kênh | 11 ms (không bao gồm thời gian đo) | |||||
| Tối đa điện áp cho phép | 60 V DC, 30 V AC rms, 42,4 V đỉnh | |||||
| Tối đa dòng điện cho phép | 1 A DC, 1 A AC rms | 1 A DC, 1 A AC rms (Cảm biến), 2 A DC, 2 A AC rms (Nguồn, Trở về) | ||||
| Tối đa sức mạnh cho phép | 30 W (tải điện trở) | |||||
| Điện áp định mức tối đa để nối đất | 60 V DC | |||||
| Kích thước và khối lượng | 25,5 mm (1,00 in) W × 110 mm (4,33 in) H × 257 mm (10,12 in) D, 210 g (7,4 oz) | 25,5 mm (1,00 in) W × 110 mm (4,33 in) H × 257 mm (10,12 in) D, 196 g (6,9 oz) | ||||
| Phụ kiện đi kèm | Hướng dẫn sử dụng × 1 | |||||
